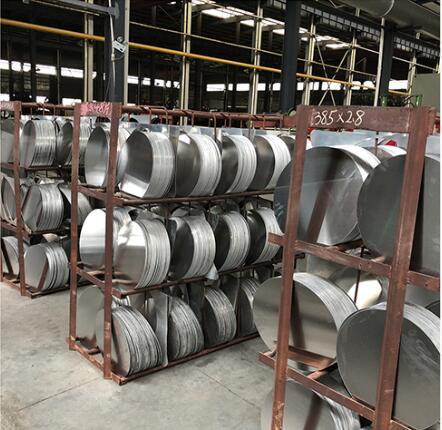

鋁圓片產品

本設備的工作流程：本設備是將鋼卷板通過整平后、定尺沖壓落料、橫剪廢料的方式、把鋼板加工成客戶需要尺寸的專用自動剪切設備。該生產線的主要設備由液壓上料小車、開卷機、接料鏟頭、整平主機、渡橋、NC偏擺定尺送料機、沖壓設備、圓片輸送帶等機構構成。

設備在工作時開卷機處于送料狀態，板料進入整平機校平后，經過渡橋和側導向機構進入NC偏擺定尺裝置，NC偏擺定尺送料機裝置按設定好的尺寸定尺向后工序沖壓設備送料。當NC偏擺定尺送料達到設定尺寸時，設備停止送料同時將信號傳給沖壓設備，由沖壓設備將需要的尺寸圓片切斷，切下的圓片落入輸送帶、輸送到集料架。廢料達到設定尺寸時，剪床自動剪切廢料。

本設備的送料、校平、剪切、集料等工作主機在工作時是自動協調的，不會對板料產生拉伸動作；本機采用PLC伺服控制技術，以觸摸屏作為人機界面，通過人工輸入所開板料的尺寸、張數。此外，觸摸屏還具有進料速度設定，自動與手動互換設定，進料長度值設定，進料數設定，自動起動按鈕，自動停止按鈕，暫時停止按鈕，計數器清零，進料按鈕，退料按鈕，剪刀升起，剪刀下降，異常報警等功能。

本設備在設計及制作上都注意到對板面的保護，鍍鉻輥、聚氨脂輥、接料架、鼓風機等都會對板材表面起到很好的保護作用。

NC多路送料機工藝流程（根據客戶要求，可進行選配）：

液壓上料小車→開卷機→接料鏟頭→整平主機→渡橋→NC偏擺定尺送料機→沖壓設備→圓片輸送帶（液壓系統、氣動系統、電控系統）
